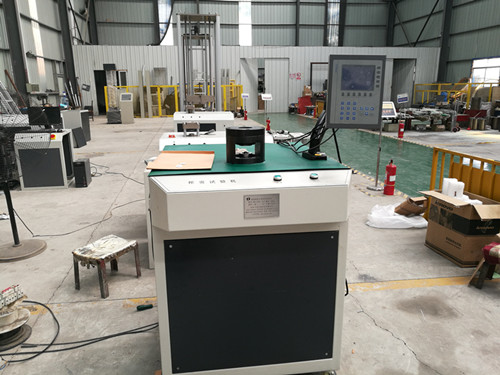

3mm金屬薄板自動杯突試驗機采用機電一體化設計，分別由交流伺服電機系統、液壓系統和控制軟件部分組成，主要針對金屬薄板和帶材進行工藝性能試驗自動精密設備。GBS-100Z型數顯自動杯突試驗機采用機械加荷、電子測量、數字連續調速，應用單片機進行實時控制�？梢詫饘侔宀募皫Р倪M(jìn)行試驗力、夾緊力、位移及試驗速度同時進行數字顯示，并有試驗力峰值保持功能，壓模與墊模之間采用液壓加力。
3mm金屬杯突試驗即用標準規格的鋼球或球狀沖頭向周邊具有約10kN夾緊力的試樣施加壓力，直至試樣產生穿透裂縫，此時沖頭壓入深度的深度為試驗板材的杯突值。主機由交流伺服電機及減速裝置作為動力源�？刂茰y量部分由一塊帶液晶屏的數字顯示儀表測量。主機框架橫梁上下移動調節試驗空間，采用滾珠絲杠使其精度更高，滾珠絲杠上下移動，帶動安裝在移動橫梁絲上的沖頭運動，來實現沖頭的上下運動，通過設定電機的速度來實現沖頭移動速度的范圍要求，從而滿足試驗要求的寬范圍試驗速度。測力傳感器采用輪輻式傳感器，固定在滾珠絲杠和沖頭之間，試樣夾緊的過程由液壓油缸完成，運行平穩。在試驗過程中通過判斷頂破力的峰值下降百分?jǐn)?shù)來確定材料的杯突值。
自動杯突試驗機的主要技術指標
1、 較大試驗力：100kN；
2、 有效測力范圍： 0—100kN
3、 測試厚度：標準杯突試驗0.1-2mm
4、 板材寬度：90-100mm
5、 沖頭行程：60mm
6、 較大夾緊力：10KN
7、 杯突值測量精度：0.01mm；
8、 變形精度：±0.5%
9、 試驗力測量精度：±1%；
10、 數顯分辨率：0.01mm
11、 試驗速度：0.05～200mm/min無級調速；
12、 模具規格
12.1標準墊模孔徑：φ33±0.1mm
12.2標準固定模孔徑：φ27±0.05mm
12.3標準沖頭球：φ20±0.05mm
13、 主機尺寸：780×780×1250（mm）；
14、 電源：AC380V
10、液壓油：46#抗磨液壓油（自備）
11、整機重量：380KG
|
